条纹相机 SC-10

— 产品特点 —

- 模块化结构设计

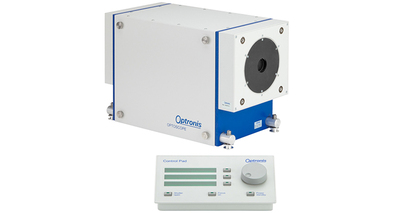

Optronis 条纹相机 SC-10 采用模块化结构设计，主要由主体单元、光学输入单元、扫描单元、读出单元和软件组成。其中，SC－10系统的主体单元还包括控制面板、快门和图像增强器等部件。

- 大动态范围

条纹相机的动态范围定义为：在系统的线性范围内，峰值强度和 rms 噪声之比。如下图所示，用SC-10条纹相机测得的激光二极管的单脉冲信号，显示的动态范围为3700。用积分模式可提高测量的信噪比。

- 高时间分辨力

条纹相机具有非常高的时间分辨力。最高扫速时，在同步扫描模式或触发扫描单次模式（single shot）下，可达到2ps的时间分辨力。右图为SC-10系统在同步扫描模式时15ps/mm扫速下的部分信号。

- 专业化的软件

OptoAnalyse 软件为 Optoscope-SC 系列条纹相机的操作和分析提供了方便。它可以实现对相机所有功能的控制以及图像的分析。该软件为时间和空间分析提供不同的工具。通过光子计数、漂移和抖动校正，可以实现高灵敏度和高时间分辨率的长时间测量。

▷ 模拟信号图像获取或光子计数模式

▷ 32bit编码的图像处理

▷ 连续模式和单次模式操作

▷ 序列信号获取模式下自动捕捉图像

▷ 图像及其剖面信息的实时监控

▷ FWHM显示和实时高斯拟合

▷ 光谱仪控制和波长校准

▷ 后期处理（数字滤波、直方图、剖面图、平均值等）

▷ 适用于所有型号的读出相机

▷ 漂移和抖动校正

▷ 单一或多条纹相机系统控制

- 可选项

光阴极冷却器：用于在极微弱光测量条件下光阴极的冷却，降低噪声，使光阴极工作时保持在+5℃。下图为S25光阴极冷却前后的噪声对比：

光谱仪耦合组件：当与光谱仪耦合时，用该组件可精确调节光路。

— 技术参数 —

- 主要技术参数

- 光谱仪响应灵敏度

— 应用领域 —

- 应用实例

同步加速器测量 250MHz

荧光衰减测量
